Trong quá trình lắp đặt cửa cuốn, việc đấu điện cửa cuốn là một bước không thể thiếu và đòi hỏi sự chú ý đặc biệt. Để đảm bảo hiệu suất và an toàn cho hệ thống, quy trình này cần được thực hiện đúng cách. Dưới đây là hướng dẫn chi tiết về cách đấu điện theo sơ đồ đấu dây motor cửa cuốn và những lưu ý quan trọng khi thực hiện công việc này.

1. Hướng dẫn đấu điện theo sơ đồ đấu dây motor cửa cuốn đơn giản nhất

Hướng dẫn đấu điện cho cửa cuốn đơn giản nhất
Hướng dẫn đấu điện cửa cuốn

Đấu điện cho motor cửa cuốn là một quy trình quan trọng trong quá trình lắp đặt cửa cuốn, đòi hỏi sự chuyên môn và kinh nghiệm. Dưới đây là hướng dẫn lắp đặt chi tiết để thực hiện bước này đúng cách:

Xem Thêm Bài Viết

Lắp Motor Cửa Cuốn

2. Hướng dẫn xác đinh và quy ước về màu dây motor cửa cuốn:

Để xác định dây motor cửa cuốn, việc nhận biết chính xác màu sắc của dây điện là một bước quan trọng trước khi thực hiện việc đấu dây cho motor cửa cuốn. Dưới đây là một hướng dẫn chi tiết về các màu sắc thường gặp và ý nghĩa của chúng:

  • Dây Nguồn 220V: Thường là hai dây màu đen.
  • Dây đầu ra (output): Thường là một dây màu xanh lá.
  • Dây đầu vào (input): Thường là một dây màu đỏ.
  • Dây điều khiển cửa đi lên: Thường là một dây màu trắng.
  • Dây điều khiển cửa đi xuống: Thường là một dây màu vàng.

Để đấu dây điện vào motor, người dùng cần hiểu rõ nguyên lý hoạt động của motor. Motor cần được kết nối và lắp đặt sao cho phần motor quay theo chiều của cửa khi cửa đi lên. Sau đó, motor sẽ dừng lại tại vị trí đã được cài đặt trước đó. Nhận biết đúng màu sắc của dây sẽ giúp bạn thực hiện đấu dây motor của cửa  một cách chính xác và an toàn.

Xem Thêm Bài Viết

Sửa Motor Cửa Cuốn

3. Nguyên lý hoạt động của sơ đồ dây motor cửa cuốn

Mỗi loại cửa cuốn tự động thường sử dụng các dòng motor khác nhau tùy vào mục đích sử dụng. Trên thị trường Việt Nam hiện nay, có nhiều dòng motor cửa cuốn đang xuất hiện. Mặc dù có nhiều loại motor khác nhau, sơ đồ đấu dây motor cửa cuốn của chúng thường khá tương đồng.

Các loại motor này đều tuân thủ nguyên tắc hoạt động của bộ điều khiển cửa cuốn. Dưới đây là một số thông tin liên quan đến nguyên lý hoạt động của motor cửa cuốn khi mở cửa lên:

  • Khi cửa cuốn được điều khiển đi lên, motor quay theo chiều thân cửa và dừng lại ở vị trí đã được cài đặt nếu hết hành trình.
  • Trong quá trình cửa hoạt động, bạn có thể dừng cửa ở bất kỳ vị trí nào bằng cách nhấn nút stop trên điều khiển.
  • Mạch điện chiều đi xuống sẽ không kích hoạt khi cửa đang đi lên.

Sơ đồ đấu dây mô tơ cửa cuốn thông thường thường bao gồm các phần sau:

Cách đấu điện sơ đồ đấu dây motor cửa cuốn

Xem Thêm Bài Viết

Motor Cửa Cuốn

4. Cách đấu dây theo sơ đồ dây motor cửa cuốn

Để hướng dẫn đấu điện cho cửa cuốn, trước hết cần xác định loại motor điện được sử dụng. Cửa cuốn thường sử dụng motor điện 1 pha có điện áp là 220V và tần số là 50Hz, hoặc có thể sử dụng motor DC. Công suất của motor sẽ phụ thuộc vào diện tích và trọng lượng của cửa.

Khi chọn motor cửa cuốn, bạn cần lựa chọn công suất phù hợp với diện tích và trọng lượng của cửa. Mỗi loại motor sẽ có cách đấu dây riêng biệt, do đó, trước khi tiến hành lắp đặt, bạn cần tham khảo hướng dẫn cụ thể từ nhà sản xuất hoặc hướng dẫn kỹ thuật cụ thể cho từng loại motor.

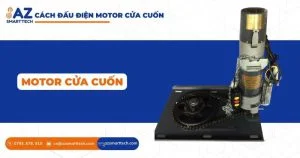

Cách đấu điện motor cửa cuốn

Bộ motor cửa cuốn hiện đại thường bao gồm các thành phần sau:

  1. Thân motor: Đây là phần chính của motor, được lắp đặt để tạo ra sức mạnh cần thiết để mở và đóng cửa.
  2. Nút bấm tường: Là một phần của hệ thống điều khiển cửa cuốn, nút bấm tường cho phép người dùng điều khiển cửa từ bên trong nhà.
  3. 2 tay điều khiển từ xa: Cung cấp sự thuận tiện cho người dùng khi có thể điều khiển cửa từ xa mà không cần phải tiếp xúc trực tiếp với nút bấm tường.
  4. Bộ mặt bích: Là phần giúp gắn chắc chắn thân motor vào cửa cuốn.
  5. Hộp điều khiển trung tâm: Là bộ phận nhận và xử lý tín hiệu từ nút bấm tường, tay điều khiển từ xa và các thiết bị khác như còi báo động và đèn báo.
  6. Hộp điều khiển tự dừng vật cản: Một tính năng an toàn quan trọng, giúp cửa tự động dừng lại nếu gặp phải vật cản trong quá trình hoạt động.
  7. Còi báo động và đèn báo: Cung cấp cảnh báo khi có sự cố xảy ra hoặc khi cửa đang hoạt động.

Tất cả những thành phần này làm nên một hệ thống hoàn chỉnh để điều khiển và quản lý cửa cuốn một cách hiệu quả và an toàn.

Xem Thêm Bài Viết

Tụ Điện Cửa Cuốn

Cách đấu công tắc cửa cuốn

Thường thì thân motor sẽ được kết nối sẵn với nút bấm tường thông qua bốn sợi dây có các màu khác nhau, bao gồm đỏ, xanh, trắng và đen. Các thương hiệu như Okai, Mitecal, Houle và nhiều thương hiệu khác thường áp dụng cách kết nối này. Tuy nhiên, cũng có một số thương hiệu sử dụng cách kết nối thông qua giắc cắm riêng, nhưng các giắc cắm này thường được thiết kế khá chặt chẽ, làm cho việc đấu nối trở nên khó khăn hơn. Tuy nhiên, với một chút cẩn thận và kỹ năng, việc đấu nối vẫn có thể thực hiện một cách dễ dàng và hiệu quả.

Cách đấu điện hộp điều khiển cửa cuốn

Thường thì thân motor được kết nối với hộp điều khiển thông qua một giắc nối có 6 sợi dây, gồm có 2 sợi dây đen, một sợi dây màu vàng, một sợi dây màu xanh, một sợi dây màu đỏ và một sợi dây màu trắng. Việc kết nối chỉ đơn giản việc cắm vào là xong.

Bên cạnh đó, trên hộp điều khiển thường có sẵn 4 dây để đấu nối với còi báo và chức năng tự dừng. Hai dây màu đỏ và đen được sử dụng để đấu nối với còi báo, trong khi hai dây còn lại thường có màu trắng và xanh được sử dụng để đấu nối với chức năng tự dừng khi gặp vật cản.

Cách đấu nối hôp điều khiển cửa cuốn

Quá trình đấu điện motor cửa cuốn thực tế không phức tạp. Các giắc cắm thường được đặt ở vị trí cố định, vì vậy người dùng cần cắm đúng chiều để kết nối thành công. Trong trường hợp sử dụng phụ kiện thay thế và cắm sai giắc, bạn có thể cắt bỏ giắc đó và thực hiện kết nối trực tiếp. Một lưu ý quan trọng là kết nối các dây cùng màu.

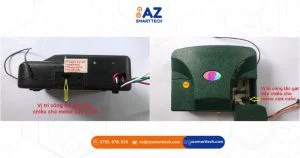

Nếu sau khi đấu dây và thử nghiệm, cửa cuốn chạy ngược chiều so với nút bấm, bạn có thể dùng một thao tác nhỏ để đảo chiều chạy trở lại. Bạn chỉ cần gạt ngược lại công tắc gạt trên bên hông hộp điều khiển, và sau đó cửa cuốn sẽ hoạt động đúng hướng như mong muốn.

Cách đảo chiều motor cửa cuốn

Kiểm tra hoạt động cửa cuốn:

  • Sau khi đấu dây, hãy kiểm tra hoạt động của mô tơ và cả cửa để đảm bảo mọi chức năng hoạt động đúng.
  • Đối mặt với trường hợp mô tơ nhận tín hiệu kém, kiểm tra và điều chỉnh từ hộp điều khiển.

Với quy trình đấu dây điện chi tiết và các kiểm tra kỹ thuật, bạn có thể chắc chắn rằng motor  hoạt động mạnh mẽ và ổn định, đồng thời bảo đảm an toàn và hiệu suất của cửa cuốn.

2. Các lưu ý khi thực hiện đấu điện cửa cuốn

một số lưu ý khi thực hiện đấu điện cho cửa cuốn

  • Ưu Tiên An Toàn Hàng Đầu:
    • Luôn tắt hoàn toàn nguồn điện trước khi bắt đầu công việc, nhằm tránh rủi ro giật điện và bảo vệ tính mạng cũng như sức khỏe của bạn.
  • Kiểm Tra Nguồn Điện:
    • Trước khi tiến hành đấu dây, kiểm tra nguồn điện để đảm bảo rằng nó đáp ứng các yêu cầu kỹ thuật về điện áp và tần số.
  • Sử Dụng Vật Liệu Chất Lượng:
    • Lựa chọn vật liệu điện và thiết bị đấu nối chất lượng cao, tuân thủ các tiêu chuẩn an toàn để đảm bảo tính ổn định và độ bền của hệ thống điện.
  • Tuân Thủ Hướng Dẫn Lắp Đặt Từ Nhà Sản Xuất:
    • Đọc và tuân thủ kỹ hướng dẫn và tài liệu từ nhà sản xuất cửa cuốn và các thành phần điện liên quan để đảm bảo đấu điện cửa cuốn đúng cách và tránh sai sót.
  • Kiểm Tra Kỹ Lưỡng Trước Khi Bật lại nguồn Điện:
    • Trước khi bật nguồn điện chính, kiểm tra tất cả kết nối, ổ cắm và công tắc để đảm bảo không có lỗi hoặc rò rỉ điện. Kiểm tra chức năng mở, đóng và dừng của cửa cuốn cẩn thận.
  • Sử Dụng Thiết Bị Bảo Vệ:
    • Sử dụng các thiết bị bảo vệ như cầu chì hoặc cầu dao để ngăn chặn quá tải và ngắn mạch, giúp bảo vệ hệ thống điện và cửa cuốn khỏi sự cố.
  • Tìm Sự Giúp Đỡ Chuyên Nghiệp:
    • Nếu bạn không tự tin hoặc không có kỹ năng cần thiết, hãy tìm sự giúp đỡ từ một kỹ thuật viên điện chuyên nghiệp để đảm bảo các thao tác được thực hiện đúng cách và an toàn nhất.

3. Một số lỗi motor cửa cuốn thường gặp và phương án khắc phục sự cố

những lỗi về motor cửa cuốn thường gặp và phương án khắc phục sự số

  • Cửa Cuốn Dừng Hoạt Động:
    • Nguyên Nhân:
      • Ngắt nguồn điện hoặc mất điện.
      • Cháy cầu chì động cơ.
      • Chết máy khởi động.
      • Ngắt mạch rơ le.
      • Hỏng hoặc lỏng giắc cắm bộ nhận tín hiệu.
    • Khắc Phục:
      • Kiểm tra nguồn điện.
      • Vệ sinh đầu giắc cắm hoặc thay giắc cắm trực tiếp tới điện lưới.
      • Kiểm tra rơ le và thực hiện các biện pháp sửa chữa.
  • Cửa Cuốn Không Dừng Khi Gặp Vật Cản:
    • Nguyên Nhân:
      • Cảm biến tự dừng và đảo chiều không hoạt động.
    • Khắc Phục:
      • Thay thế cảm biến mới để đảm bảo tính năng an toàn.
  • Điều Khiển Bị Ngắt Kết Nối:
    • Nguyên Nhân:
      • Tay điều khiển hết pin hoặc bị dính nước.
      • Hộp nhận tín hiệu hỏng.
      • Giắc cắm và các điểm tiếp điện kép gây ngắt kết nối.
    • Khắc Phục:
      • Thay pin điều khiển cửa cuốn.
      • Kiểm tra rơ le và giải quyết vấn đề nước.
      • Kiểm tra và kết nối lại giắc cắm để đảm bảo điều khiển cửa cuốn hoạt động.
  • Cửa Cuốn Kẹt Cuộn Nan:
    • Nguyên Nhân:
      • Mắc ray vào vị trí bàn trượt.
      • Lá trôi ngang mắc vào lắc phụ và làm bung lá nan.
      • Vật cản khiến lá nan bị méo mó hoặc đứt rãnh.
    • Khắc Phục:
      • Chỉnh lá nan cân bằng nếu bị lệch.
      • Gia công lại bàn trượt hoặc thay lá nan nếu méo mó hoặc đứt rãnh.

Xem Thêm Bài Viết

Motor ống cửa cuốn

Với sự chú ý đến quy ước màu dây và nguyên lý chiều mở cửa, bạn có thể tự tin thực hiện cách đấu điện cửa cuốn một cách chính xác. Đồng thời, những lưu ý về an toàn sẽ giúp bạn tránh rủi ro và đảm bảo tính ổn định của hệ thống điện. Nếu gặp vấn đề, hãy tận dụng hướng dẫn khắc phục sự cố để duy trì hiệu suất và độ bền của cửa cuốn. Hãy nhớ, luôn luôn tìm sự giúp đỡ chuyên nghiệp nếu bạn cảm thấy cần thiết để đảm bảo an toàn và đúng đắn trong mọi tình huống.
