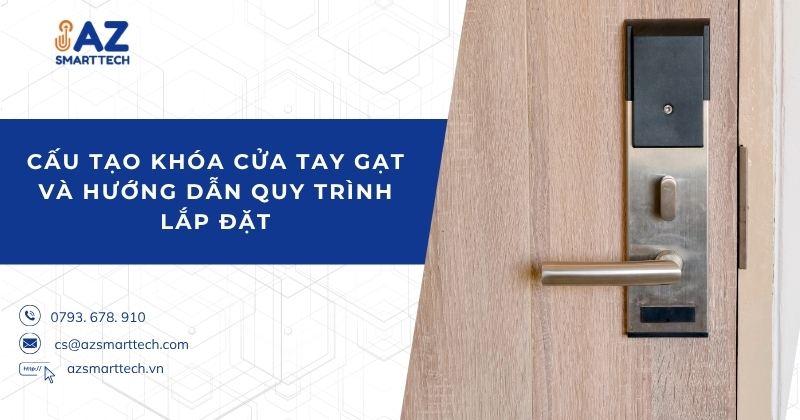

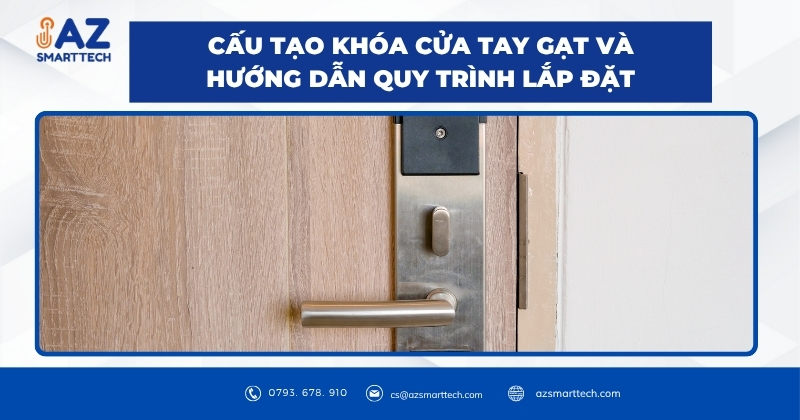

Cấu tạo khóa cửa tay gạt và hướng dẫn quy trình lắp đặt

Cấu tạo khóa cửa đóng vai trò then chốt trong việc đảm bảo an ninh và sự thuận tiện khi sử dụng hằng ngày. Mỗi bộ phận của khóa đều đảm nhận một chức năng riêng, ảnh hưởng trực tiếp đến độ bền, khả năng vận hành và mức độ bảo vệ không gian sống.

Việc tìm hiểu cấu tạo ổ khóa sẽ giúp bạn hiểu rõ cách khóa hoạt động, dễ dàng lựa chọn sản phẩm phù hợp cũng như chủ động hơn trong quá trình sử dụng, bảo dưỡng và xử lý các sự cố thường gặp. Trong bài viết này, AZSMARTTECH sẽ giúp bạn tìm hiểu chi tiết cấu tạo khóa cửa tay gạt, nguyên lý hoạt động, ưu nhược điểm và cách bảo dưỡng loại khóa này.

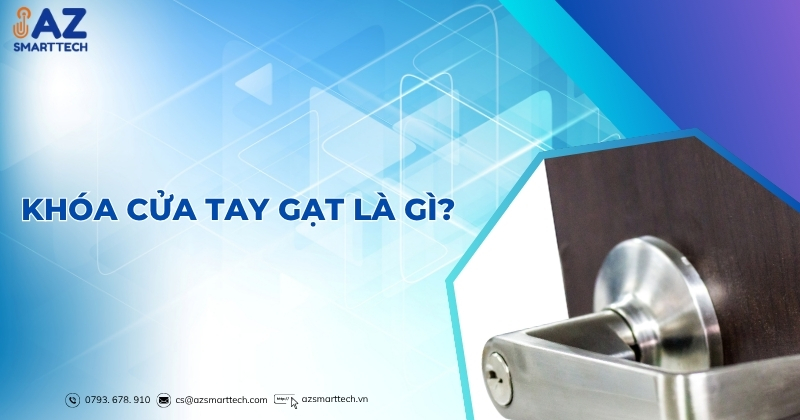

1. Khóa cửa tay gạt là gì?

Khóa cửa tay gạt hay còn gọi là khóa tay bẻ là dòng khóa cơ học sử dụng cơ chế gạt ngang để điều khiển chốt khóa. Phần tay nắm được thiết kế theo dạng thanh đòn, khi thao tác bẻ xuống sẽ kích hoạt cơ cấu mở cửa bên trong. Ốp khóa có hình dạng phổ biến như tròn, vuông hoặc chữ nhật, tùy theo nhu cầu thẩm mỹ và cấu trúc cửa.

Dòng khóa này được sản xuất từ nhiều vật liệu chuyên dụng như inox 304, hợp kim đồng, thép không gỉ hoặc nhựa kỹ thuật cao cấp. Nhờ ưu điểm bền cơ học, nhẹ, chịu lực tốt và có tính thẩm mỹ cao, khóa cửa tay gạt có thể ứng dụng cho hầu hết các loại cửa như cửa nhôm, cửa gỗ, cửa thép, hay cửa nhựa lõi thép.

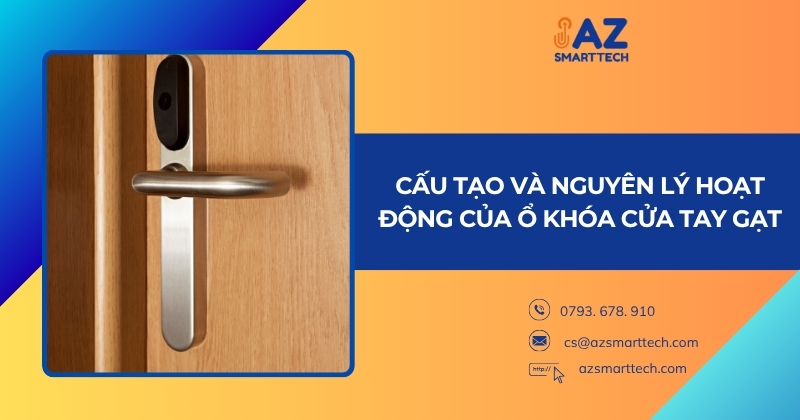

2. Cấu tạo và nguyên lý hoạt động của ổ khóa cửa tay gạt

Khóa cửa tay gạt không đơn thuần là một chi tiết nhỏ mà là tổ hợp cơ học gồm nhiều bộ phận phối hợp với nhau để thực hiện chức năng đóng, mở và bảo vệ cửa.

Để hiểu rõ hơn về cấu tạo ổ khóa cửa tay gạt, bạn cần nắm được các bộ phận chính gồm: tay gạt, thân khóa, lõi khóa, cùng một số chi tiết liên quan như chốt khóa, lưỡi gà, thanh truyền động và các linh kiện phụ trợ.

2.1 Cấu tạo khóa cửa tay gạt

Khóa cửa tay gạt là một thiết bị cơ khí với cơ chế vận hành linh hoạt, thường được ứng dụng cho cửa gỗ, cửa kim loại, cửa nhựa lõi thép và nhiều loại cửa dân dụng khác.

Về cơ bản, cấu tạo khóa cửa tay gạt gồm ba thành phần chính: tay gạt, thân khóa và lõi khóa. Mỗi bộ phận đảm nhiệm một vai trò riêng, góp phần tạo nên độ bền và hiệu quả vận hành tổng thể.

2.1.1 Tay gạt (Tay nắm)

Tay gạt là chi tiết có tính nhận diện cao, vừa thực hiện chức năng kích hoạt cơ chế đóng/mở, vừa đóng vai trò tạo điểm nhấn thẩm mỹ cho bộ khóa. Tay gạt thường được gia công từ các vật liệu bền cơ học và chống ăn mòn tốt như inox 304, hợp kim kẽm, nhôm đúc hoặc đồng thau.

Thiết kế tay gạt rất đa dạng, từ phong cách tối giản hiện đại đến các mẫu chạm khắc cầu kỳ mang hơi hướng tân cổ điển. Mỗi loại cửa lại có mẫu tay gạt phù hợp riêng:

• Với cửa sắt, thường ưu tiên tay gạt được gia công bằng inox hoặc đồng có độ dày lớn, cứng cáp.
• Với cửa gỗ, thường chọn tay gạt hợp kim hoặc đồng đúc có tính thẩm mỹ cao.

2.1.2 Thân khóa (Cụm cơ chế vận hành)

Thân khóa là phần đặt âm vào cánh cửa, giữ vai trò trung tâm trong toàn bộ cơ chế vận hành. Thành phần này thường được cấu thành từ thép tôi, inox hoặc hợp kim siêu bền để đảm bảo chịu lực tốt, chống mài mòn và chống gỉ trong môi trường ẩm ướt.

Cấu tạo khóa cửa phần bên trong thân khóa bao gồm:

• Chốt khóa: Là thanh kim loại cứng có tác dụng cố định cửa khi khóa.
• Lưỡi gà (lưỡi trượt): Phần chuyển động liên kết giữa tay gạt và chốt.
• Thanh truyền động: Truyền lực từ thao tác tay gạt đến các chi tiết chốt/lẫy.
• Cốt ổ: Gắn kết các thành phần chuyển động với nhau, giữ sự ổn định khi thao tác.

Các dòng thân khóa cao cấp thường được bổ sung thêm tính năng chống cạy, chống bẻ, giúp tăng cường bảo mật chống lại hành vi đột nhập trái phép.

2.1.3  Lõi khóa (Ruột khóa)

Lõi khóa là bộ phận chính đảm nhiệm vai trò bảo mật, nơi chìa khóa tiếp xúc trực tiếp với cơ chế đóng/mở. Lõi khóa thường sử dụng chất liệu đồng thau, thép tôi hoặc inox, đảm bảo độ chính xác và độ bền cao.

Cấu tạo ổ khóa ở phần lõi thường gồm:

• Bi khóa: gồm các pin kim loại kích thước nhỏ, mỗi pin có chiều dài không đồng nhất, đảm bảo tính duy nhất của cơ chế mã hóa.
• Lò xo bi: Giữ bi khóa ở đúng vị trí trước khi tra chìa.
• Roto: Trục xoay bên trong, truyền động khi chìa được tra vào.
• Cam quay: Kết nối với chốt khóa, di chuyển khi chìa được xoay đúng.
• Trục lõi: Đóng vai trò trung gian truyền động từ chìa khóa đến cơ cấu cam quay.

Chỉ khi các chốt mã (bi khóa) được đẩy về đúng vị trí chuẩn xác theo cấu trúc rãnh của chìa, lõi xoay (roto) mới có thể quay và kích hoạt cơ chế mở. Sự phân tầng mã hóa này tạo nên một lớp bảo vệ cơ học tinh vi, giúp ngăn chặn các phương pháp tấn công phổ biến như mở khóa bằng thao tác thủ công (picking), phá khóa cưỡng bức hoặc sao chép chìa không chính chủ.

Sự phối hợp giữa các chi tiết trong cấu tạo khóa cửa giúp khóa vận hành ổn định, đồng thời tạo ra lớp bảo vệ cơ học nhằm hạn chế những tác động trái phép vào hệ thống khóa.

Nhìn chung, khóa cửa tay gạt là một hệ thống cơ khí được thiết kế chặt chẽ. Mỗi chi tiết đều góp phần đảm bảo tính ổn định, độ bền và khả năng bảo mật của bộ khóa. Sự kết hợp giữa công năng và tính thẩm mỹ cũng giúp khóa tay gạt trở thành lựa chọn phổ biến cho nhiều công trình hiện nay.

2.2 Nguyên lý vận hành khóa tay gạt

Khóa cửa tay gạt hoạt động dựa trên nguyên lý cơ học truyền động kết hợp giữa chuyển động của tay gạt, lưỡi gà, trục truyền động và lõi khóa.

Khi người dùng tác động lực lên tay gạt và hạ xuống một góc phù hợp, lưỡi gà sẽ rút vào bên trong thân khóa, cho phép cửa được mở. Khi đóng cửa, lưỡi gà và chốt khóa trở lại vị trí ban đầu, kết hợp với ngàm khóa trên khung bao để cố định cửa.

Đối với cơ chế sử dụng chìa, người dùng đưa chìa vào lõi khóa và xoay đúng chiều để điều khiển cam quay, từ đó tác động đến chốt khóa. Khi mở cửa, quy trình diễn ra theo chiều ngược lại.

Toàn bộ quá trình vận hành được thực hiện nhờ sự phối hợp giữa tay gạt, thân khóa, lõi khóa và hệ thống chốt, tạo nên cơ chế đóng mở tương đối đơn giản và thuận tiện.

3. Ưu và nhược điểm của khóa tay gạt

Khóa cửa tay gạt được ưa chuộng nhờ thao tác dễ dàng, thiết kế linh hoạt và độ bền cao. Tuy nhiên, khả năng bảo mật còn hạn chế nếu dùng độc lập. Để đánh giá rõ hơn và lựa chọn giải pháp tối ưu, hãy cùng tìm hiểu ưu nhược điểm chi tiết ngay sau đây!

3.1 Ưu điểm nổi bật

Khóa cửa tay gạt là dạng cơ cấu khóa vận hành theo nguyên lý đòn bẩy, tích hợp chốt cơ học đơn giản nhưng đảm bảo hiệu suất đóng mở ổn định trong hầu hết các tình huống sử dụng thực tiễn. Chỉ với một thao tác đơn giản – hạ tay gạt để khóa và nâng lên để mở – người dùng có thể điều khiển thiết bị một cách dễ dàng, không đòi hỏi nhiều lực, rất phù hợp cho không gian sống có người lớn tuổi hoặc trẻ nhỏ.

Bên cạnh yếu tố tiện dụng, phần lớn khóa cửa tay gạt hiện nay được chế tác từ vật liệu không gỉ như inox 304 hoặc hợp kim kẽm mạ crôm, đảm bảo khả năng chịu lực tốt, hạn chế ăn mòn trong điều kiện khí hậu ẩm ướt hoặc tiếp xúc thường xuyên với môi trường bên ngoài.

Yếu tố thiết kế đóng vai trò then chốt, mang lại sự hài hòa thẩm mỹ và tạo dấu ấn thị giác cho toàn bộ kiến trúc. Khóa được sản xuất theo phong cách hiện đại, đường nét tinh xảo, gọn nhẹ, màu sắc trung tính, dễ dàng kết hợp với các loại cửa gỗ, nhôm, hoặc cửa composite, phù hợp nhiều phong cách kiến trúc nội – ngoại thất.

3.2 Nhược điểm cần lưu ý

Dù có nhiều điểm mạnh, khóa cửa tay gạt vẫn sử dụng hệ thống chìa cơ truyền thống, đồng nghĩa với việc bạn phải mang theo chìa khi ra ngoài. Trong nhiều trường hợp như đi bơi, đi chơi hoặc tập luyện thể thao, đây là điểm bất tiện lớn.

Ngoài ra, khả năng lạc mất chìa, để quên hoặc bị đánh cắp cũng là vấn đề nan giải thường gặp. Với kỹ thuật bẻ khóa ngày càng tinh vi, nếu chìa khóa bị sao chép, nguy cơ mất an toàn rất cao. Do đó, dòng khóa tay gạt cơ học thường không được đánh giá cao về mức độ bảo mật khi so sánh với các phiên bản khóa điện tử ứng dụng công nghệ nhận diện sinh trắc học hiện đại.

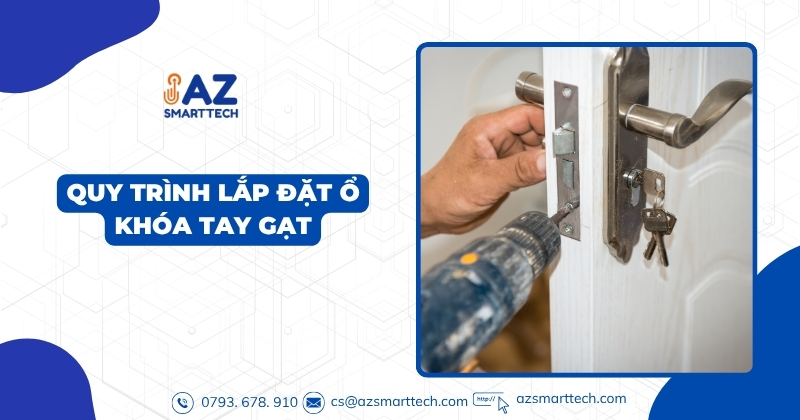

4. Quy trình lắp đặt ổ khóa tay gạt

Lắp đặt khóa tay gạt tuy không phức tạp nhưng bên cạnh đó quá trình này đòi hỏi sự chính xác và dụng cụ chuyên dụng để đảm bảo độ khớp hoàn hảo. Nếu bạn đang chuẩn bị thay mới hoặc lắp khóa cho công trình mới, đừng bỏ qua quy trình chi tiết dưới đây để thực hiện đúng kỹ thuật ngay từ đầu!

4.1 Chuẩn bị dụng cụ chuyên dụng

Trước khi thao tác, bạn cần trang bị đầy đủ các vật tư và công cụ kỹ thuật sau:

• Bộ ốc lắp đặt: đi kèm trong hộp sản phẩm, có chức năng neo giữ thân khóa vào bề mặt cửa, đảm bảo độ chắc chắn trong quá trình sử dụng.
• Máy khoan & mũi khoan 16mm: tạo lỗ lắp thân khóa chính xác.
• Bộ đục chuyên dụng: dùng để chỉnh sửa hốc lắp sao cho vừa khít thân khóa.
• Băng dính & nêm cửa: giúp cố định cửa không bị lệch trong quá trình thi công.
• Thước vuông: đảm bảo định vị thân khóa đúng trục và cân đối.
• Búa đóng ốc: hỗ trợ quá trình lắp vít chắc chắn.

4.2 Các bước triển khai lắp khóa

Bước 1: Định vị chốt khóa
Xác định chiều cao phù hợp (thường từ 90–100cm tính từ sàn). Sử dụng thước đo và bút kỹ thuật để đánh dấu chính xác vị trí cần lắp.

Bước 2: Vạch ranh giới thân khóa
Đặt thử thân khóa tại điểm đã đánh dấu, dùng thước vuông để kẻ viền theo thân khóa. Khoan các điểm rìa theo đường vạch bằng mũi 16mm.

Bước 3: Tạo hốc cho thân khóa
Sử dụng đục gỗ để xử lý phần gỗ giữa các lỗ khoan, tạo thành một hốc vừa khít với thân khóa. Độ sâu phải bằng độ dày của thân khóa để đảm bảo khít sát.

Bước 4: Khoan lỗ bắt vít
Định vị vị trí vít cố định thân khóa, sau đó khoan lỗ bắt vít đúng kỹ thuật.

Bước 5: Gắn thiết bị
Đặt thân khóa vào đúng vị trí đã khoét trên cánh cửa, rồi dùng vít để cố định.. Lắp tay gạt vào đúng trục khóa.

Bước 6: Lắp mặt đối diện
Lặp lại quy trình tương tự ở mặt bên kia của cửa để hoàn thiện toàn bộ hệ thống.

Lưu ý kỹ thuật khi thi công

• Đảm bảo chiều cao lắp đặt phù hợp với thói quen người dùng.
• Tránh lắp khóa tại vị trí cửa yếu, có thể gây lỏng hoặc bung ổ khóa sau thời gian sử dụng.
• Khuyến nghị kiểm tra hoạt động khóa sau khi lắp để đảm bảo đóng/mở trơn tru.

Việc thi công lắp đặt ổ khóa tay gạt cần sự cẩn trọng trong từng bước để đảm bảo tính ổn định và thẩm mỹ cho bộ cửa.

5. Hướng dẫn sửa lỗi khóa cửa tay gạt thường gặp

Khóa cừa tay gạt, dù phổ biến và tiện dụng, vẫn có nguy cơ gặp sự cố sau thời gian dài vận hành. Nếu bạn đang loay hoay với một ổ khóa “dở chứng”, hãy tham khảo hướng dẫn dưới đây để biết cách xử lý và tránh mất phí oan cho dịch vụ bên ngoài.

5.1 Tay gạt quay tròn hoặc bị cứng, không hạ được

• Trường hợp tay gạt xoay vòng: Tình huống tay gạt bị xoay tự do thường bắt nguồn từ việc cơ cấu truyền động bên trong đã hư hại, cụ thể là gãy trục hoặc mài mòn cơ khí, khiến kết nối vận hành mất tác dụng. Cách duy nhất để khắc phục là thay thế hoàn toàn phần lõi khóa mới.
• Trường hợp tay gạt cứng, không thể gạt xuống: Nếu tay gạt trở nên cứng và không thể hạ xuống, nguyên nhân thường nằm ở cụm vít bị bung hoặc trục điều khiển sai lệch khỏi vị trí chuẩn. Để xử lý, cần tháo toàn bộ cụm khóa ra, cân chỉnh lại trục cơ học và siết chặt vít theo đúng cấu hình kỹ thuật ban đầu.

5.2 Chìa không thể đút sâu vào ổ

Khóa từ chối “nhận” chìa có thể xuất phát từ:

• Lỗi sử dụng sai chìa, cong méo hoặc gãy nhẹ.
• Cửa bị xệ dẫn đến chốt khóa lệch tâm.
• Ổ khóa bẩn, có gỉ hoặc vật cản bên trong.

Cách khắc phục:

• Kiểm tra loại chìa và thử theo chiều ngược lại.
• Dùng dầu chuyên dụng vệ sinh lẫy bi trong lõi.
• Nếu cửa lệch, cần điều chỉnh bản lề hoặc thay chốt.

5.3 Chìa khóa gãy và mắc trong ổ

Khi chìa khóa bị gãy trong lúc vặn, phần gãy sẽ kẹt bên trong. Bạn nên dùng nhíp đầu mảnh hoặc bộ gắp chuyên dụng để rút đoạn khóa còn lại. Trường hợp bất khả thi, nên gọi thợ để can thiệp bằng dụng cụ kỹ thuật.

5.4 Chốt khóa không rút hoặc đóng được

Có thể do:

• Chốt cong, gãy, hoặc thiếu thanh cố định.
• Cửa bị giật mạnh khi chốt chưa rút hết, gây biến dạng khung.

Khắc phục: Tháo ổ khóa, kiểm tra chốt – nếu cong thì nắn lại, nếu hỏng cần thay thế. Đồng thời căn chỉnh lại rãnh trượt để chốt vận hành trơn tru.

5.5 Nhiều chìa khác nhau đều mở được một ổ

Đây là lỗi cực kỳ nghiêm trọng về mặt an ninh, thường do:

• Hỏng tăm bi trong lõi khóa.
• Hệ thống lò xo bi bị liệt hoặc bi bị kẹt vì rỉ sét.

Cách duy nhất để xử lý: Loại bỏ ổ khóa cũ và thay mới hoàn toàn, tuyệt đối không nên tiếp tục sử dụng.

5.6 Dùng đúng chìa nhưng không mở được cửa

Dấu hiệu này cho thấy trục bên trong đã bị khô dầu, lẫy bi kẹt vì cặn bẩn hoặc rỉ kim loại.

Giải pháp: Dùng xịt bôi trơn chuyên dụng, làm sạch lõi bên trong và thử lại. Nếu khóa vẫn bị kẹt, bạn cần tháo hẳn ra để kiểm tra trục xoay.

6. Có nên sử dụng ổ khóa cửa tay gạt không?

Ổ khóa cửa tay gạt là lựa chọn quen thuộc tại nhiều gia đình, văn phòng và công trình dân dụng nhờ cấu tạo khóa cửa tương đối đơn giản, dễ sử dụng và thuận tiện trong quá trình lắp đặt.

6.1 Ưu điểm nổi bật

Khóa tay gạt rất dễ thao tác, chỉ cần một động tác đẩy hoặc kéo nhẹ là có thể đóng mở cửa, phù hợp cho cả người lớn tuổi và trẻ nhỏ. Bên cạnh đó, nhiều mẫu khóa được sản xuất từ inox, đồng hoặc hợp kim cao cấp có khả năng chống oxy hóa, giúp sản phẩm bền chắc và ít hư hỏng theo thời gian. Thiết kế của khóa cũng khá tinh tế, dễ kết hợp với nhiều phong cách kiến trúc khác nhau, từ nhà ở truyền thống đến không gian hiện đại.

6.2 Một số hạn chế cần cân nhắc

Phần lớn khóa tay gạt vẫn sử dụng chìa khóa cơ, nên người dùng phải luôn mang theo chìa bên mình, đôi khi gây bất tiện trong sinh hoạt. Ngoài ra, nguy cơ làm rơi hoặc thất lạc chìa khóa cũng khá phổ biến. So với các dòng khóa điện tử hiện nay, mức độ bảo mật của ổ khóa tay gạt không quá cao, dễ bị sao chép chìa nếu không được kiểm soát cẩn thận.

Tùy vào nhu cầu sử dụng và mức độ an ninh mong muốn, bạn có thể cân nhắc việc lựa chọn ổ khóa cửa tay gạt cho phù hợp.

7. Hướng dẫn bảo dưỡng ổ khóa cửa tay gạt đúng cách

Để ổ khóa cửa tay gạt luôn vận hành ổn định, bền lâu và đảm bảo an toàn cho gia đình, bạn nên thực hiện bảo dưỡng định kỳ theo các bước dưới đây.

Bảo trì cửa và bộ phận liên quan

Trong quá trình sử dụng, hãy đóng mở cửa nhẹ nhàng để hạn chế lực tác động lên khóa và bản lề. Sau một thời gian, nên tra dầu bôi trơn vào trục bản lề nhằm giảm ma sát và loại bỏ tiếng kêu khó chịu. Nếu phát hiện cánh cửa bị xệ, có thể điều chỉnh lại bản lề hoặc xử lý phần cánh cửa để cân bằng. Khi cửa bị lệch nhiều, bạn nên nhờ thợ kỹ thuật hỗ trợ. Sau khi sửa chữa, chỉ nên lau cửa bằng nước sạch, tránh dùng hóa chất mạnh dễ làm hỏng bề mặt sơn.

Bảo dưỡng ổ khóa tay gạt

Khi thao tác với tay gạt, cần vặn mở nhẹ nhàng để tránh làm mòn linh kiện bên trong. Định kỳ, hãy xịt dầu bôi trơn chuyên dụng vào thân khóa, lò xo tay gạt và lõi khóa để khóa hoạt động êm và không bị kẹt. Đồng thời, kiểm tra các vít cố định, siết chặt lại nếu có dấu hiệu lỏng lẻo. Trường hợp ổ khóa đã xuống cấp, nên thay mới để đảm bảo an toàn.

Vệ sinh khóa cửa định kỳ

Làm sạch ổ khóa giúp loại bỏ bụi bẩn và cặn bám, từ đó giảm tiếng ồn và kéo dài tuổi thọ sản phẩm. Bạn nên vệ sinh khóa khoảng 3 đến 6 tháng một lần để duy trì hiệu quả sử dụng lâu dài.

8. Lưu ý khi sử dụng khóa cửa tay gạt

Để khóa cửa tay gạt luôn vận hành ổn định và duy trì tuổi thọ lâu dài, người dùng nên ghi nhớ một số điểm quan trọng sau:

Chọn khóa phù hợp với nhu cầu

Trước khi mua, bạn cần xác định rõ vị trí lắp đặt và mục đích sử dụng. Với những khu vực cần bảo vệ cao, nên ưu tiên khóa có khả năng chống trộm tốt. Ngược lại, các vị trí ít quan trọng có thể chọn dòng khóa đơn giản để tối ưu chi phí.

Lắp đặt đúng kỹ thuật

Việc lắp khóa chuẩn xác ảnh hưởng trực tiếp đến độ bền và hiệu quả sử dụng. Tốt nhất nên nhờ thợ có kinh nghiệm thi công để các bộ phận trong cấu tạo ổ khóa cửa tay gạt được lắp đúng vị trí.

Sử dụng nhẹ nhàng, đúng cách

Trong quá trình sử dụng, hạn chế tác động mạnh hoặc đóng mở quá lực. Đồng thời, nên kiểm tra khóa thường xuyên để kịp thời phát hiện và xử lý các dấu hiệu bất thường.

Bảo trì định kỳ

Nên vệ sinh và bảo dưỡng khóa khoảng 6 tháng một lần. Việc lau sạch bụi bẩn và tra dầu cho các bộ phận chuyển động sẽ giúp khóa hoạt động êm ái hơn.

Đảm bảo yếu tố thẩm mỹ

Hãy lựa chọn mẫu khóa tay gạt có thiết kế hài hòa với phong cách kiến trúc tổng thể, góp phần tăng tính đồng bộ và vẻ đẹp cho không gian sống.

Trên đây là những thông tin tổng quan về cấu tạo khóa cửa tay gạt, yếu tố nền tảng quyết định đến độ bền, khả năng vận hành và tính an toàn của sản phẩm. Nếu bạn đang tìm kiếm giải pháp khóa cửa vừa tiện dụng vừa đảm bảo an ninh, hãy liên hệ AZSMARTTECH qua số 0793 678 910 để được tư vấn chi tiết và lựa chọn mẫu khóa tay gạt phù hợp nhất cho công trình của bạn!
